隔热铝合金型材的设计与装配要点全解析

在绿色建筑与节能门窗快速发展的背景下，隔热铝合金型材（又称“断桥铝型材”）因其优异的热工性能和结构强度，已成为高端门窗系统的主流选择。然而，其性能不仅取决于材料本身，更与科学的设计和规范的装配工艺密切相关。本文将从设计原理到装配细节，系统解析隔热铝合金型材的关键技术要点。

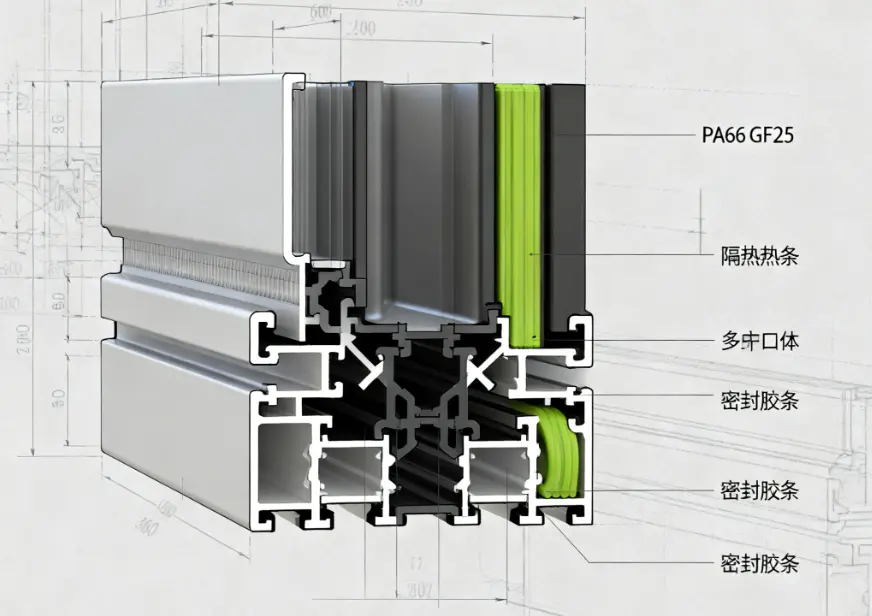

隔热铝合金型材结构剖面示意图

一、隔热铝合金型材的基本设计原理

隔热铝合金型材通过在内外铝合金型材之间嵌入低导热系数的隔热条（通常为PA66 GF25），形成“断桥”结构，有效阻断热量传导路径，从而显著降低整窗的传热系数（K值）。

1. 隔热条设计要求

• 材质：必须采用符合GB/T 23615.1标准的PA66 GF25（聚酰胺66+25%玻璃纤维），严禁使用PVC或回收料；
• 宽度：常见14.8mm、18.6mm、24mm、34mm等，宽度越大，隔热性能越优；
• 结构：多腔体、C型或I型设计可提升抗剪切强度与稳定性。

2. 型材腔体优化

现代高性能隔热型材常设计为多腔体结构，不仅增强刚性，还能形成空气隔热层，进一步提升保温隔音性能。同时，合理设置排水通道与等压腔，确保水密与气密性。

二、装配设计的关键控制点

1. 穿条工艺 vs 浇注工艺

• 穿条式：将预制PA66隔热条通过机械滚压嵌入铝型材槽口，工艺成熟、强度高，适用于绝大多数门窗；
• 浇注式：将液态聚氨酯注入铝型材间隙后固化成型，隔热性能略优，但抗剪切强度较低，多用于幕墙。

住宅门窗推荐采用穿条式PA66 GF25型材，兼顾性能与可靠性。

2. 装配精度控制

型材在组角、拼接时需确保：

• 角部采用销钉+组角胶双重固定，防止松动；
• 隔热条端头对齐，无错位、无应力集中；
• 五金安装孔位避开隔热腔，防止破坏断桥结构。

3. 密封系统协同设计

隔热型材需与多道密封胶条（如等压胶条、毛条、玻璃垫块）配合使用，形成完整的密封体系。设计时应预留胶条安装槽口，并确保压缩量合理（通常为20%~30%），避免漏风漏水。

三、常见设计误区与规避建议

• ❌ 为降低成本使用窄隔热条（如＜14.8mm）——导致K值超标；
• ❌ 隔热条与铝型材未做抗剪切测试——存在结构安全隐患；
• ❌ 忽视排水设计——雨水倒灌风险高。

建议选择通过国家建筑门窗节能性能标识认证的产品，并由专业厂家提供系统化解决方案。

结语

隔热铝合金型材的设计与装配是门窗节能性能的基石。只有从材料、结构、工艺三方面协同优化，才能真正实现“高保温、高气密、长寿命”的目标。如需获取高性能断桥铝系统型材技术资料、工程案例或定制化设计支持，欢迎访问EZTMC官网，或致电技术顾问：185-123456-09。
