断桥铝合金外平开窗结构设计要点解析：型材、密封与五金系统优化方案

在建筑门窗系统中，断桥铝合金外平开窗凭借其优异的保温隔热性能、良好的气密水密性以及美观大方的外观设计，在现代建筑中得到了广泛应用。本文将从结构设计的角度，深入探讨断桥铝合金窗的关键设计要点，为门窗工程师和建筑设计师提供专业的技术参考。如需专业门窗结构优化服务，欢迎致电莜歌铝业技术团队：185-123456-09。

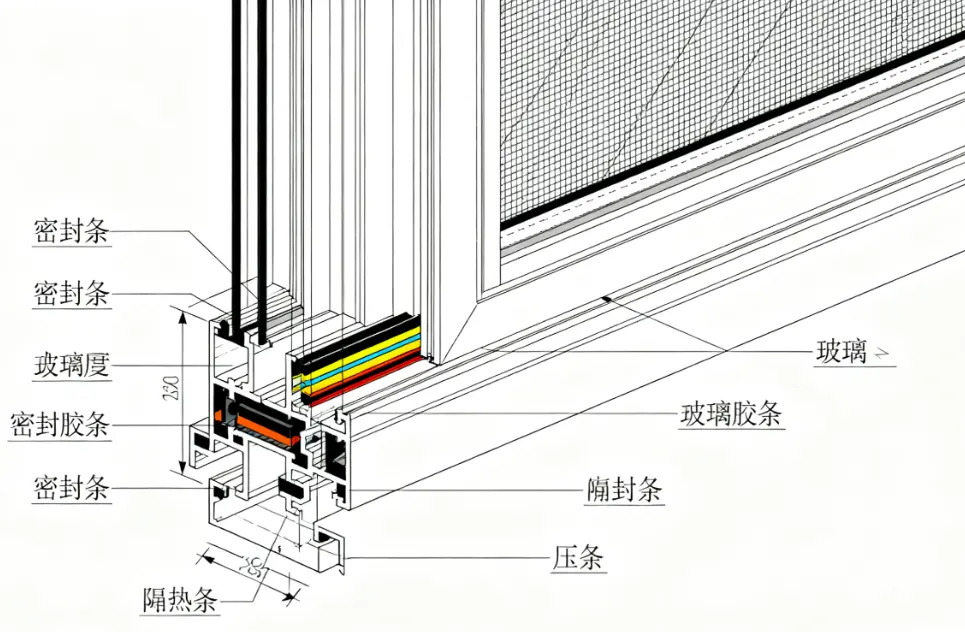

断桥铝合金外平开窗剖面结构设计示意图

一、断桥铝合金外平开窗的结构特点与优势

断桥铝合金外平开窗是通过在铝型材中间插入隔热条，将室内外两侧的铝合金型材分隔开来，从而有效阻断热传导路径的节能门窗产品。其主要结构特点包括：

• 隔热性能优异：传热系数K值可达1.5-2.5W/(m²·K)，远优于普通铝合金门窗
• 结构强度高：铝合金型材具有较高的抗风压性能，适用于高层建筑
• 密封性能好：采用多道密封设计，气密性可达4级以上
• 使用寿命长：优质铝合金配合防腐处理，使用寿命可达30年以上

二、型材系统结构设计要点

1. 型材截面设计原则

断桥铝合金窗的型材截面设计直接影响整窗的性能和美观：

• 主型材壁厚：根据国家标准，外窗主型材主要受力部位基材最小实测壁厚不应小于1.8mm
• 腔体设计：应采用多腔体结构设计，增强型材的刚性和隔热性能
• 排水系统：设置合理的排水通道和排水孔，确保冷凝水及时排出
• 安装槽口：统一五金件安装槽口尺寸，确保配件兼容性和安装便捷性

2. 隔热条选型与设计

隔热条是断桥铝合金窗的核心部件，其设计选型直接影响整窗的保温性能：

• 材质选择：必须采用PA66GF25（尼龙66加25%玻璃纤维）材质，严禁使用PVC材料
• 宽度设计：隔热条宽度应根据节能要求确定，一般不小于24mm，高性能窗可达30-45mm
• 结构形式：采用多腔体结构或”C”型结构，增加热传导路径，提升隔热效果
• 机械性能：横向抗拉强度应大于80MPa，纵向抗拉强度应大于120MPa

三、玻璃系统配置方案

玻璃面积通常占整窗面积的70%以上，其配置方案对节能门窗设计至关重要：

• 中空玻璃配置：推荐使用双玻单腔或三玻两腔中空玻璃，空气层厚度12-20mm为宜
• Low-E玻璃应用：采用单银或双银Low-E玻璃，有效降低辐射传热
• 气体填充：填充氩气等惰性气体，降低中空玻璃对流换热损失
• 暖边间隔条：使用导热系数较低的暖边间隔条，减少边缘热桥效应

四、密封系统设计要点

1. 密封层次设计

合理的密封系统是保证外平开窗设计性能的关键：

• 多道密封结构：至少设置三道密封，包括搭接密封、中间密封和压紧密封
• 密封条选型：采用三元乙丙(EPDM)密封胶条，其耐候性、弹性俱佳
• 密封压缩量：合理设计密封条压缩量，一般控制在3-5mm范围内
• 角部连接：采用角码连接配合密封胶，确保角部密封的连续性

2. 等压腔设计原理

科学的等压腔设计可以有效提升门窗的水密性能：

• 压力平衡：通过等压腔实现室内外压力平衡，防止雨水渗漏
• 排水路径：设置清晰的排水路径，确保进入腔体的水分及时排出
• 气压平衡孔：合理设置气压平衡孔的位置和大小，确保等压效果

五、五金系统选型与设计

五金件是门窗结构优化的重要组成部分，直接影响使用体验和安全性：

• 承重能力：根据窗扇重量和尺寸选择合适承重级别的五金系统
• 多点锁闭：采用多点锁闭系统，锁点数量不少于3个，间距不大于600mm
• 开启限位：设置合理的开启限位装置，确保使用安全
• 防坠设计：配备防坠装置，防止窗扇意外坠落

六、结构计算与性能验证

1. 抗风压性能计算

断桥铝合金窗的结构计算是确保安全的重要环节：

• 荷载计算：根据建筑所在地的基本风压和建筑高度计算风荷载标准值
• 型材强度校核：计算型材在风荷载作用下的弯曲应力和挠度
• 玻璃强度计算：校核玻璃的强度和刚度，确保安全性
• 连接节点验算：检查五金件连接点和型材连接部位的强度

2. 热工性能计算

通过专业计算软件进行整窗热工性能分析：

• 传热系数计算：采用二维传热软件计算整窗的传热系数K值
• 结露风险分析：计算室内表面温度，评估结露风险
• 太阳能得热系数：计算整窗的太阳能得热系数(SHGC)

七、生产工艺控制要点

优秀的结构设计需要精良的工艺来实现：

• 组角工艺：采用注胶角码工艺，确保角部强度和密封性
• 密封条安装：使用专用设备进行密封条安装，确保连续性
• 玻璃安装：合理设置承重垫块和定位垫块，确保玻璃安装安全
• 调试检测：每樘窗都进行启闭力、密封性等检测

八、常见问题与解决方案

在外平开窗设计实践中，经常遇到以下问题：

• 冷凝水问题：通过提高型材隔热性能和改善密封设计来解决
• 开关异响：优化五金件配合间隙和润滑方案
• 密封条老化：选用优质EPDM材料，提高耐老化性能
• 排水不畅：优化排水系统设计，加大排水孔尺寸

结语

断桥铝合金外平开窗的结构设计是一个系统工程，需要综合考虑型材、隔热、密封、五金等多个方面的因素。通过科学的设计方法和严格的工艺控制，可以制造出性能优异、使用寿命长的节能门窗产品。莜歌铝业在门窗结构优化领域拥有丰富的经验，能够为客户提供专业的技术支持和完善的解决方案。

如果您需要专业的断桥铝合金窗设计咨询或技术支持，欢迎致电我们的技术团队：185-123456-09。我们将根据您的具体需求，提供最合适的节能门窗设计方案。
