玻璃幕墙作为现代高层建筑的外围护结构，其抗风压性能直接关系到建筑安全和使用寿命。随着我国超高层建筑的快速发展，幕墙抗风压设计已成为工程验收中的核心考核指标。GB/T 15227《建筑幕墙气密、水密、抗风压性能检测方法》和GB/T 21086《建筑幕墙》共同构成了幕墙抗风压性能的分级与检测标准体系。据住建部幕墙工程质量统计，约28%的幕墙工程验收问题与抗风压性能不达标相关。本文将系统解析玻璃幕墙抗风压性能的分级标准、风荷载计算方法及检测流程，为高层建筑幕墙工程提供实用的设计与验收参考。
一、GB/T 15227抗风压性能分级体系
玻璃幕墙抗风压性能是指幕墙在风荷载作用下保持正常使用功能、不发生破坏的能力。根据GB/T 21086-2007《建筑幕墙》标准，抗风压性能以安全检测压力P3值（kPa）作为分级指标，共划分为9个等级。P3值是幕墙试件在检测中能够承受的最大压力值，反映幕墙的安全储备能力。
各等级对应的P3值如下表所示，同时列出设计压力P1（P1=P3/2.0）和波动压力P2（P2=P3/2.5）供参考：
| 分级 | P3 安全压力(kPa) | P1 设计压力(kPa) | 适用建筑高度参考 |
|---|---|---|---|
| 1级 | ≥1.0 | ≥0.5 | ≤20m（低层） |
| 3级 | ≥2.0 | ≥1.0 | 20-60m（多层） |
| 5级 | ≥3.0 | ≥1.5 | 60-100m（中高层） |
| 6级 | ≥4.0 | ≥2.0 | 100-150m（高层） |
| 8级 | ≥6.0 | ≥3.0 | 150-250m（超高层） |
| 9级 | ≥7.0 | ≥3.5 | ≥250m（超高层） |
从上表可以看出，建筑高度越高，所需的抗风压等级越高。对于100米以上的高层建筑，幕墙抗风压等级通常不低于6级；250米以上的超高层建筑则需达到8级或9级。幕墙节能技术也与抗风压性能密切相关，如需了解节能设计可参考我们之前发布的玻璃幕墙节能技术：Low-E玻璃与断热型材的性能匹配。
二、玻璃幕墙风荷载计算与设计取值
玻璃幕墙抗风压设计的第一步是计算风荷载标准值。根据GB 50009《建筑结构荷载规范》和JGJ 102《玻璃幕墙工程技术规范》，风荷载标准值按下式计算：
wk = βz × μs × μz × w0
其中各参数含义及取值范围如下：
基本风压w0：取50年一遇的10分钟平均最大风速对应的风压值。根据地区不同，w0取值差异显著：内陆地区一般为0.30-0.45kN/m²，沿海地区可达0.55-0.90kN/m²。如上海地区w0=0.55kN/m²，深圳地区w0=0.75kN/m²，乌鲁木齐地区w0=0.60kN/m²。
风压高度变化系数μz：反映风速随高度增加的效应。根据地面粗糙度类别（A类海域、B类田野、C类城市郊区、D类城市中心），μz值差异较大。以D类（城市中心）为例，50米高度μz≈1.09，100米μz≈1.27，200米μz≈1.56，300米μz≈1.78。
风荷载体型系数μs：反映建筑外形对风压分布的影响。矩形建筑的迎风面μs通常取+0.8（正压），背风面μs取-0.5（负压），侧风面μs取-0.7（负压）。对于异形建筑（如圆形、椭圆形），需通过风洞试验确定μs值。
风振系数βz：高层建筑需考虑风振效应。建筑高度超过30米或高宽比大于1.5时，βz>1.0。200米超高层建筑顶部βz可达1.5-1.8，显著增大风荷载设计值。
三、抗风压性能检测方法与流程
GB/T 15227标准规定了玻璃幕墙抗风压性能的实验室检测方法。检测采用压力箱法，将幕墙试件安装在压力箱的开口面上，通过风机系统施加正压和负压，模拟风荷载作用。检测流程包括以下三个阶段：
1. 预备加压阶段：以250Pa的压力进行5次正负交替加压，每次持续不少于10秒，目的是消除试件装配间隙，使试件进入稳定工作状态。预备加压后需检查试件有无异常变形或异响。
2. 变形检测阶段（P1）：分级施加压力至设计压力P1，每级保压10秒以上，测量幕墙主要受力构件（立挺、横梁）的挠度变形。面板中心点挠度限值一般为短边的1/360，且不超过8mm。若挠度超限，则判定该压力值为变形检测值。
3. 安全检测阶段（P3）：在P2波动检测后，继续加压至P3安全压力值，保压10秒以上。检测后试件不得出现面板破裂、结构胶脱粘、五金件损坏、构件永久变形等失效现象。P3值的1/2即为幕墙抗风压设计压力P1，用于确定抗风压等级。
检测过程中需重点关注幕墙试件的安装质量。立挺与横梁的连接节点、结构密封胶的注胶宽度与厚度、玻璃面板的支承长度等细节均会影响检测结果。更多幕墙工程实际案例可参考商业综合体铝合金门窗与玻璃幕墙工程案例。

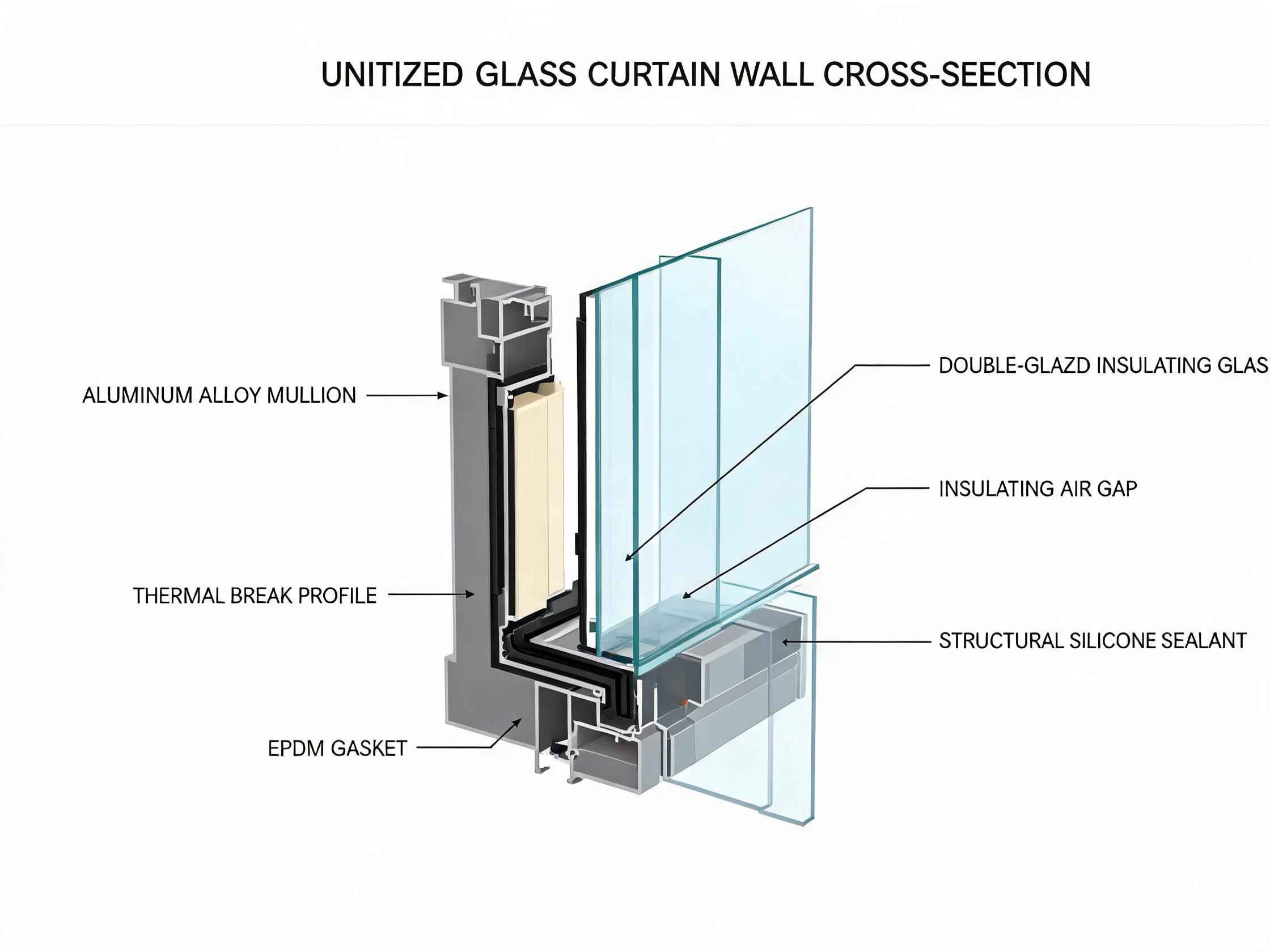

四、高层建筑幕墙抗风压设计要点
高层和超高层建筑幕墙抗风压设计需特别注意以下技术要点：
1. 分段设计策略：超高层建筑应按高度分段进行抗风压设计。底部楼层风压较小，可采用较低等级的幕墙系统以控制成本；中上部楼层风压增大，需提高型材壁厚和玻璃厚度；顶部楼层风压最大，应采用加强型立挺截面或增设加强立挺。
2. 立挺截面选择：立挺是幕墙承受风荷载的主要构件，其截面惯性矩直接决定抗风压能力。以250mm宽立挺为例，壁厚2.5mm的截面惯性矩约为120cm⁴，壁厚3.0mm可达155cm⁴，抗风压能力提升约29%。高层建筑幕墙立挺壁厚建议不低于2.5mm，超高层不低于3.0mm。
3. 玻璃面板厚度：风压作用下玻璃面板的应力与四边支承长度和厚度相关。根据JGJ 102规范，中空玻璃单片厚度不应小于6mm。在风压较高的高层部位，建议采用8mm+12A+8mm或10mm+12A+8mm中空钢化玻璃组合，确保面板在极端风压下不破裂。
4. 结构密封胶设计：结构硅酮密封胶的宽度和厚度应按JGJ 102公式计算确定，确保在风荷载作用下胶缝应力不超过0.14MPa（短期荷载允许应力）。结构胶宽度一般不小于6mm，厚度不小于6mm，且宽度与厚度之比在1:1至2:1之间。
五、结语
玻璃幕墙抗风压性能分级与检测是保障建筑安全的重要技术环节。GB/T 15227和GB/T 21086标准为幕墙抗风压性能提供了系统的分级体系和检测方法，设计人员应根据建筑高度、所在地区基本风压和地面粗糙度类别，合理确定幕墙抗风压等级。在工程实施中，通过科学的风荷载计算、合理的构件截面设计和严格的实验室检测，确保每一栋高层建筑的玻璃幕墙都能在极端风荷载下安全可靠地运行。如需了解更多铝合金门窗与幕墙选购知识，可参考我们的铝合金门窗选购全流程指南。
