铝合金门窗型材壁厚是衡量门窗质量和安全性的核心指标之一。2020年发布的GB/T 8478-2020《铝合金门窗》国家标准对型材壁厚提出了明确要求，但市场上仍存在壁厚不达标、以薄充厚的现象。据行业调查，约35%的铝合金门窗工程质量纠纷与型材壁厚不足直接相关。本文将系统解读GB/T 8478新国标中铝合金门窗型材壁厚标准的核心要求，并结合工程验收实践，为您提供实用的壁厚检测方法和合规判定依据。
一、GB/T 8478-2020型材壁厚核心要求

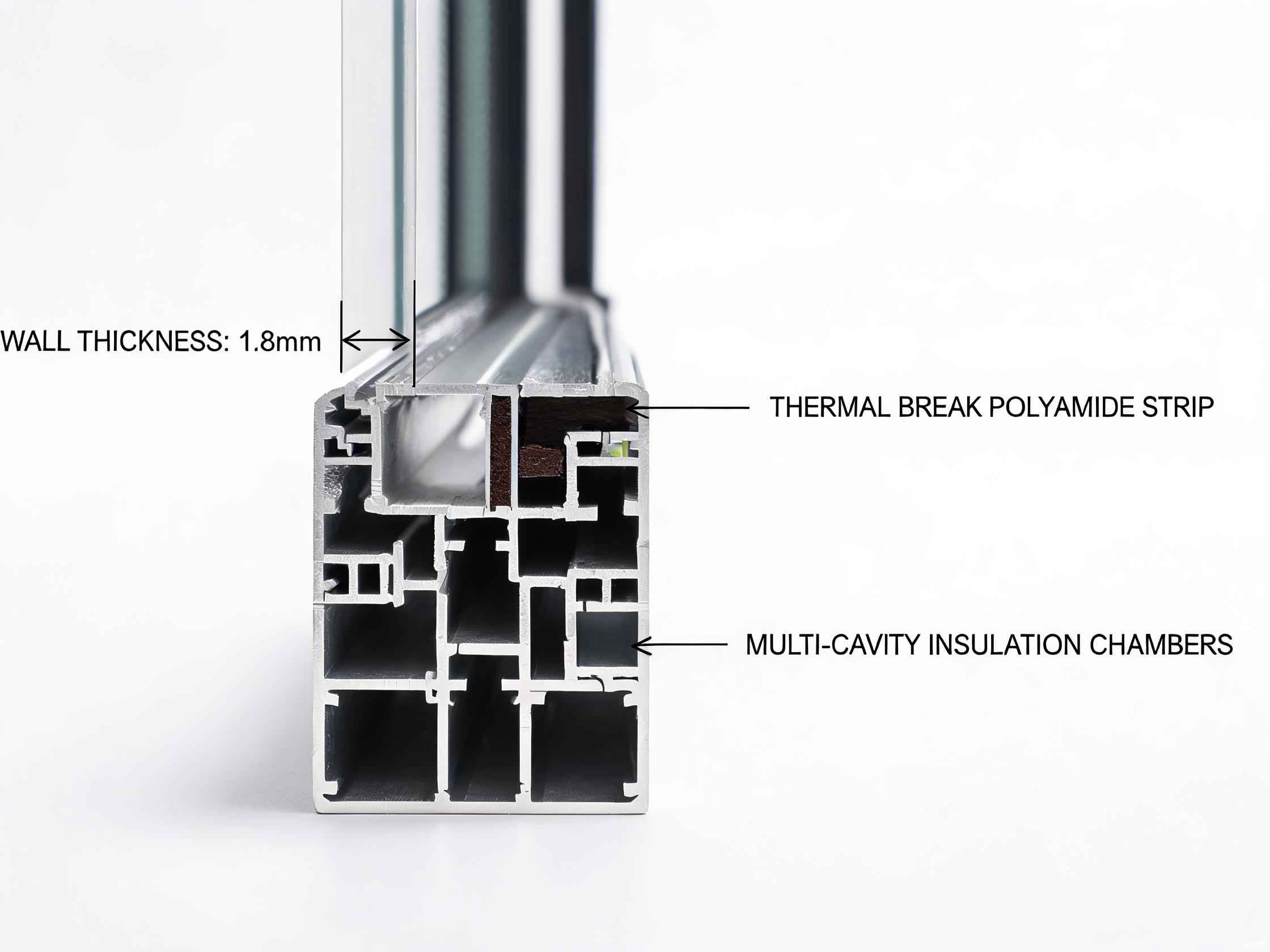

GB/T 8478-2020《铝合金门窗》标准替代了此前的GB/T 8478-2008版本，在型材壁厚方面进行了重要修订。新国标明确规定：外门窗用铝合金型材主要受力杆件基材的公称壁厚应不小于1.4mm。这一要求适用于所有外窗和外门，是工程验收的硬性指标。
值得注意的是，标准中区分了”主要受力杆件”和”非主要受力杆件”两种类型。主要受力杆件指承受风荷载、自重等外部荷载的型材构件，如窗扇中梃、窗框中梃等；非主要受力杆件如压条、装饰条等，其壁厚要求可适当放宽，但不应低于1.0mm。以下为新旧标准的关键差异对比：
| 对比项目 | GB/T 8478-2008 | GB/T 8478-2020 |
|---|---|---|
| 外窗受力构件壁厚 | ≥1.4mm | ≥1.8mm |
| 外门受力构件壁厚 | ≥2.0mm | ≥2.0mm（维持不变） |
| 壁厚允许偏差 | 未明确 | 按GB/T 5237.1执行 |
| 壁厚检测方法 | 未明确 | 明确千分尺/超声波测厚 |
| 型材表面处理 | 按GB/T 5237 | 按GB/T 5237（增加耐候性要求） |
从上表可以看出，新国标在壁厚数值要求上维持了原有标准，但在检测方法和偏差控制方面做了更详细的规定，这意味着工程验收的执行标准更加严格。如需了解各系列型材的价格差异与壁厚关系，可参考我们之前发布的断桥铝门窗价格构成深度分析。
二、不同构件的壁厚分类标准
铝合金门窗的型材构件按受力特点和功能要求，壁厚标准存在差异化要求。根据GB/T 8478-2020和JGJ 214《铝合金门窗工程技术规范》，各构件壁厚要求如下：
1. 主要受力杆件（≥1.4mm）
窗框中梃、窗扇中梃、窗扇上梃、窗扇下梃等承受风压和自重的构件，壁厚不得低于1.4mm。对于高层建筑（100米以上）或基本风压较大的地区（如沿海台风区，基本风压≥0.9kN/m²），建议受力构件壁厚不低于1.8mm，以满足抗风压性能要求。
2. 外门受力构件（≥2.0mm）
外门因承受更大的使用荷载和冲击力，主要受力杆件壁厚应不小于2.0mm。特别是商业入口大门、推拉门等大开启尺寸的门型，建议壁厚达到2.5mm以上，确保门扇刚度和抗变形能力。
3. 非受力构件（≥1.0mm）
玻璃压条、扣条、装饰盖板等非主要受力构件，壁厚应不小于1.0mm。这些构件虽不承受主要荷载，但壁厚过薄会影响装配精度和密封性能，长期使用后容易出现松动和变形。
4. 连接件和加固件（≥2.0mm）
角码、连接钢片、加固衬钢等连接件壁厚应不小于2.0mm，材质应采用不锈钢或经防腐处理的碳钢。连接件的壁厚直接影响门窗节点的承载力和耐久性，是工程验收中的重点检查对象。更多关于连接件安装的规范要求，可参阅铝合金门窗安装工艺标准。
三、铝合金型材壁厚检测方法与工具
GB/T 8478-2020标准明确了铝合金型材壁厚的检测方法，主要包括以下三种：

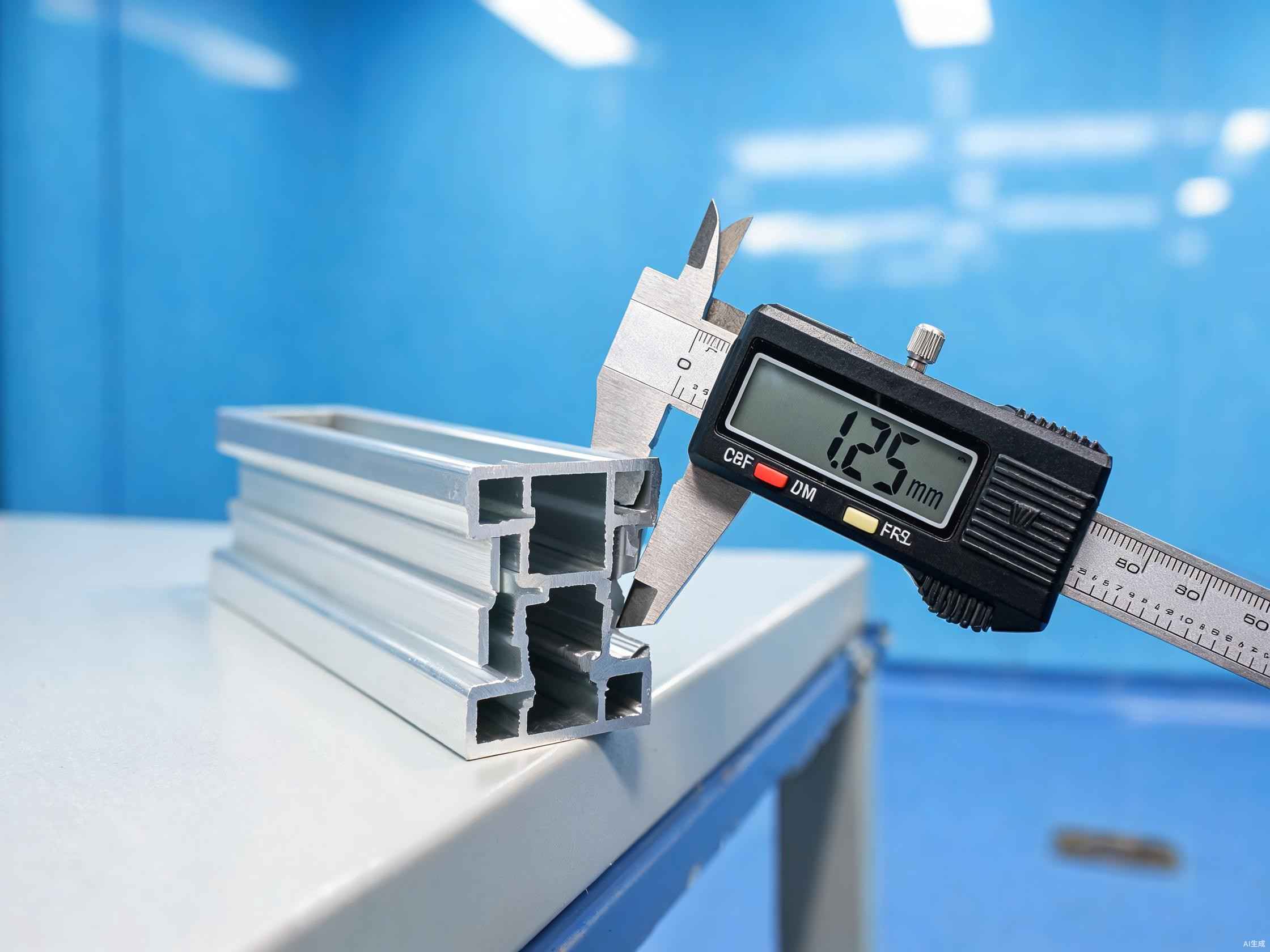

千分尺测量法（仲裁法）：使用精度不低于0.01mm的外径千分尺，在型材截面切面上进行测量。每个截面至少测量3个点，取平均值作为壁厚测定值。测量时应在型材截面中部和距两端约10mm处分别取点，确保测量结果具有代表性。千分尺测量法是标准规定的仲裁方法，检测结果具有法律效力。
超声波测厚法（现场检测）：利用超声波测厚仪在型材表面进行无损测量，适用于已安装门窗的现场检测。超声波测厚仪的精度应不低于0.05mm，测量前需用标准试块校准。每个构件至少测量5个点，取最小值作为判定值。此方法操作简便，但受型材表面处理层（如氟碳喷涂、粉末喷涂）的影响，需扣除涂层厚度后判定基材壁厚。
金相法（精确分析）：将型材截面镶嵌抛光后，在金相显微镜下测量壁厚，精度可达0.001mm。此方法主要用于实验室精密分析和争议仲裁，日常工程验收中较少使用。对于涉及壁厚争议的重大工程，建议采用金相法进行最终判定。
检测过程中需要注意，型材表面处理层（阳极氧化膜、电泳涂漆膜、粉末涂层、氟碳涂层等）的厚度不计入基材壁厚。根据GB/T 5237系列标准，各类表面处理的膜厚要求各不相同，如阳极氧化膜厚不低于15μm（AA15级），粉末涂层厚度不低于40μm，氟碳涂层厚度不低于30μm（二涂）。
四、工程验收中的常见壁厚合规问题
在实际门窗工程验收中，型材壁厚不达标是最常见的质量问题之一。根据近三年门窗工程质量检测数据统计，壁厚相关不合格项主要表现为以下几种类型：
1. 以非标薄壁型材冒充国标型材
部分厂家使用壁厚1.2mm甚至1.0mm的非标型材，通过在型材外表面增加涂层厚度来”凑够”1.4mm的视觉厚度。这种做法严重违反GB/T 8478标准，属于典型的质量欺诈行为。验收时必须采用千分尺在切割面上测量基材壁厚，仅凭外观无法识别。
2. 主要受力杆件与非受力杆件混淆
部分厂家在窗扇中梃等主要受力位置使用1.2mm壁厚型材，而仅在窗框等显眼部位使用1.4mm壁厚型材。验收时应根据门窗结构图，逐一定位主要受力杆件并测量其壁厚，不能仅凭抽检部分构件就判定整窗合格。
3. 壁厚偏差超出标准允许范围
根据GB/T 5237.1标准，铝合金型材壁厚允许偏差为±0.05mm至±0.13mm（具体取决于型材宽度和壁厚公称值）。部分厂家利用正偏差的上限，将公称壁厚1.4mm的型材实际生产为1.31mm（-0.09mm偏差），看似在偏差范围内，实则不符合1.4mm的公称要求。验收时应以公称壁厚为判定基准，偏差仅用于加工精度控制。
4. 连接件和加固件壁厚不足
角码和连接钢片壁厚不足2.0mm是常见的隐蔽性问题。这些构件安装在型材内部，外观检查无法发现。建议在验收前要求施工单位提供连接件的材质证明和检测报告，并在加工阶段进行抽样检查。关于铝合金门窗从选材到安装的全流程要点，可参考我们的铝合金门窗选购全流程指南。
五、壁厚不足对门窗性能的影响
型材壁厚不足会从多个维度影响铝合金门窗的使用性能和安全性：
抗风压性能下降：型材壁厚每减少0.2mm，主要受力杆件的惯性矩约降低15%-20%，直接影响门窗的抗风压等级。在台风多发地区或高层建筑中，壁厚不足可能导致窗扇在强风下变形甚至脱落，存在严重安全隐患。
气密和水密性能衰减：壁厚不足的型材刚性较差，在风压作用下产生较大挠度变形，导致密封胶条与型材之间的接触压力不均匀，长期使用后气密和水密性能会显著下降。数据显示，壁厚1.2mm的型材在5级风压下的变形量比1.4mm型材大约30%。
五金配件安装可靠性降低：五金配件（执手、铰链、锁点等）通过自攻螺丝或机螺钉固定在型材上。型材壁厚不足会导致螺纹咬合深度不够，影响五金件的安装牢固度和使用寿命。壁厚1.4mm型材的螺纹咬合深度约为3-4牙，而1.2mm型材仅为2-3牙，长期使用后容易出现螺丝松动和五金失效。
型材变形和热膨胀问题：薄壁型材在加工、运输和安装过程中更容易产生变形。在温差变化大的环境中，薄壁型材的热膨胀变形量更大，可能导致玻璃破裂或密封失效。特别是在重庆、武汉等夏季高温城市，型材表面温度可达60-70℃，壁厚不足的型材变形风险显著增加。
六、结语
铝合金门窗型材壁厚标准是保障门窗安全性和耐久性的技术底线。GB/T 8478-2020新国标在维持1.4mm外窗壁厚要求的基础上，进一步规范了检测方法和偏差控制，为工程验收提供了更明确的依据。无论是开发商、施工方还是终端业主，在门窗工程中都应重视型材壁厚的检测和验收，采用千分尺在型材截面上进行基材壁厚测量，确保每一樘门窗都符合国标要求。一扇合规的铝合金门窗，从型材壁厚开始就已奠定了品质的基础。
