技术剖析：玻璃幕墙为何产生光影畸变？从原理到解决方案

一栋高品质的玻璃幕墙建筑，理应呈现出平整如镜、映照清晰的视觉效果。然而，现实中我们常会看到一些幕墙表面出现扭曲的“波浪纹”或不规则的光影反射，这种现象被称为“光影畸变”。它不仅影响建筑的美学表现，更是衡量幕墙品质的重要指标。莜歌铝业将从技术根源上，为您剖析这一现象的成因。

一、什么是光影畸变？

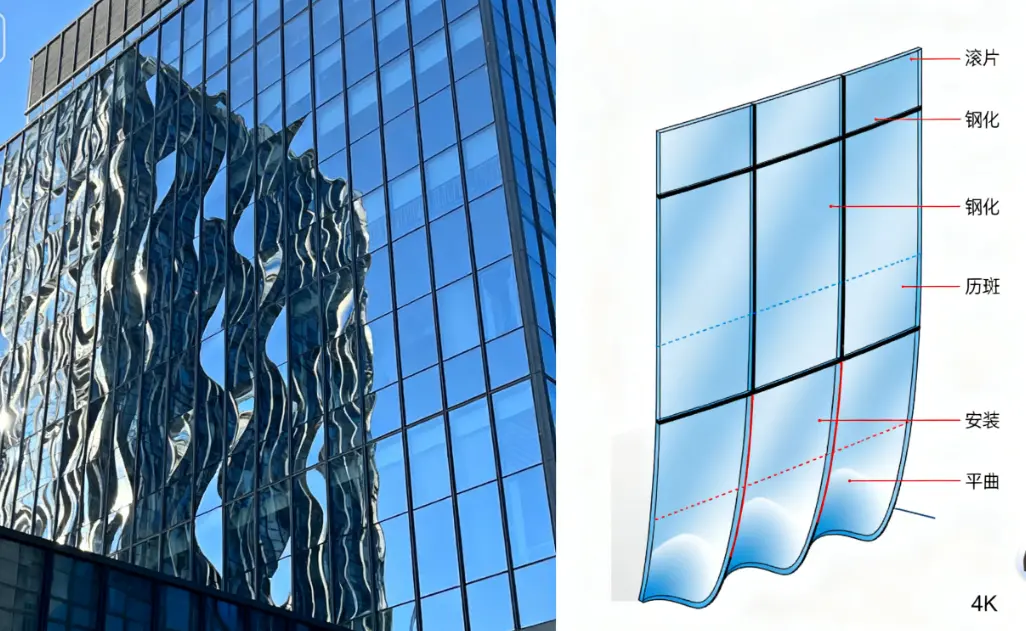

光影畸变是指当人眼以一定角度观察玻璃幕墙时，看到的反射影像（如天空、相邻建筑）出现扭曲、变形、起伏不平的现象，俗称“波浪纹”或“水波纹”。其本质是玻璃表面的不平整或内部光学不均匀，导致光线发生非定向的异常折射和反射。

二、成因剖析：三大核心根源

根源一：玻璃原片的“滚压波形”

这是最核心的先天因素。浮法玻璃在成型过程中，熔融的玻璃液在锡液上漂浮冷却，通过辊道传输。若辊道的平整度、转速或温度不均，就会在玻璃表面留下极其微小的、周期性的起伏，即“滚压波形”。这种波形肉眼难以直视察觉，但在反射光下会被放大，形成大面积、有规律的光影畸变。

根源二：钢化过程的“应力斑”

玻璃在钢化炉内加热后，会通过高压气流急速冷却（淬火），使其表面形成均匀的压应力，内部形成张应力。如果加热不均或冷却风栅的风压不一致，就会导致玻璃内部应力分布不均。这种应力的微小差异会改变玻璃的折射率，在偏振光下（如晴朗天空）肉眼可见明暗相间的斑纹，即“应力斑”，这也是光影畸变的一种。

根源三：安装与结构带来的“弯曲应力”

这是后天的因素。玻璃被安装到幕墙框架上后，如果出现以下情况，会产生弯曲应力：

• • 框架不平：立柱或横梁的直线度不达标，导致玻璃被迫弯曲安装。

• • 垫块不当：支撑玻璃的垫块位置错误、过硬或缺失，使玻璃受力点不均。

• • 风荷载与热胀冷缩：在风压或温度变化下，玻璃和框架都会产生变形，过大的变形会加剧光影畸变。

三、如何有效控制与避免？

控制环节	解决方案与建议
玻璃选材	优先选择超白玻璃原片，其生产工艺要求更高，流线性更好，波形度远优于普通玻璃。要求供应商提供低波纹度的玻璃产品。
加工工艺	选择口碑好的大型钢化厂，确保其钢化炉工况良好，能生产出应力均匀的钢化玻璃。对于极高要求项目，可考虑使用热浸处理（HST）的钢化玻璃，其经历再次加热，应力更均衡。
幕墙设计	合理设计分格尺寸，避免单块玻璃面积过大导致变形明显。设计足够的变形吸收空间。
安装施工	确保框架安装平整度，使用规定材质和尺寸的弹性垫块，严格按规程紧固压块，避免产生安装应力。

结语

玻璃幕墙的光影畸变是一个从“原材料”到“安装完成”全流程都需要精细控制的系统性问题。它考验的不仅是材料供应商的品控能力，更是幕墙公司从设计、采购到施工的全方位专业水准。莜歌铝业在幕墙工程中，始终将视觉完整性作为核心品质标准之一。我们通过严格筛选玻璃原片供应商、与顶级加工厂合作、并执行精准的施工规范，确保交付的幕墙项目达到平整如镜的视觉效果，让建筑美学得以完美呈现。莜歌铝业 — 精工至微，方显建筑本色
